Flexibele elementen voor installatiebouw en aanleg van buisleidingen

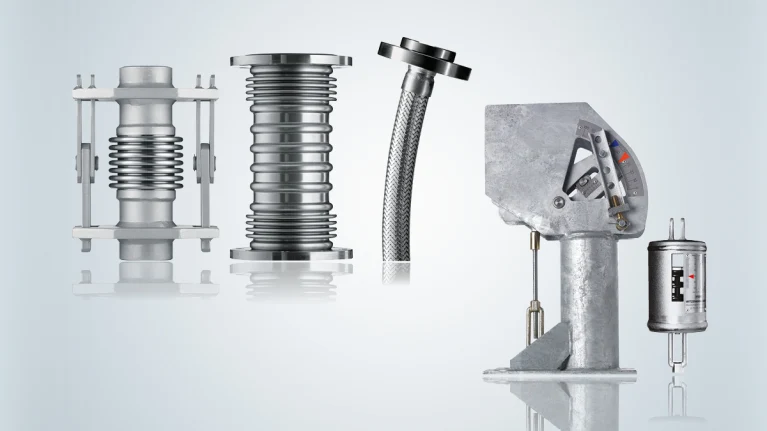

Ons assortiment van compensatoren, metaalslangen, metaalbalgen en veer- en constanthangers biedt voor elk gebruik in de industriële installatiebouw de ideale oplossing.
Wij baseren ons bij het ontwerpen van onze variabele en doelgerichte buishouderproducten op de beide berekeningsprogramma's bij de aanleg van buisleidingen, Intergraph CAESAR II en Sigman Rohr2. Onze speciaal aangepaste ontwerptool FLEXPERTE beschikt over de benodigde interfaces die het mogelijk maken om de productspecificaties die klaar zijn als 3D-CAD-modellen direct op te nemen in het ontwerp en de dimensionering.
Toepassingen in de installatiebouw en aanleg van buisleidingen
Chemische installaties
Absolute veiligheid en de geschiktheid voor uiterst agressieve media zijn de belangrijkste eisen waaraan de producten en componenten van Witzenmann moeten voldoen die in de chemische industrie worden toegepast.
- HYDRA® compensatoren met speciale legeringen zoals van tantaal
- HYDRA® slangleidingen en heat-tracing-systemen
- HYDRA® buishouderprogramma met in hoogte verstelbare lagers
LNG
Witzenmann levert flexibele metalen oplossingen voor de gehele LNG-procesketen: exploratie, condenseren, transport en herverdampingsinstallaties.
- Metaalbalgeenheden van titanium als volumecompensator bij de exploratie op de zeebodem
- Verankerde compensatoren in gascondensatie-installaties
- Compensatoren op transportschepen
- Metaalslangen als kabelbeschermbuis voor de verwarming van grote gastanks
- Speciale slangleidingen als onderdeel van een flexibel leidingsysteem voor het be- en ontladen van schepen
Offshore
Witzenmann levert flexibele metalen oplossingen voor de offshore-industrie:
- HYDRA® metaalbalgeenheden van titanium als volumecompensator bij het gastransport op de zeebodem
- Speciale HYDRA® slangleidingen als onderdeel van een flexibel leidingsysteem voor het be- en ontladen van schepen
Petrochemie/raffinaderijen
Benzine, diesel en lichte olie worden in een Catalytic Cracking Process gefabriceerd. Reactor en buisleidingen worden continu op 750 °C en met 3,8 bar gebruikt. Witzenmann produceert compensatoren met speciale materialen, die continu bestand zijn tegen deze hoge eisen. Daardoor worden de ontwerpdata betrouwbaarder en geschikt voor een langdurig, efficiënt bedrijf.
Pijpleidingen
Als er niet voldoende ruimte is om U-bochten te kunnen maken, worden er compensatoren gebruikt om de bewegingen op te nemen. Deze nemen de warmte-uitzettingen van de buisleiding op en compenseren kleinere bewegingen van de aarde.
Over lange afstanden moet de druk in de pijpleidingen steeds weer worden aangepast of worden verhoogd. Dit gebeurt in zogenaamde drukverhogende stations. Hierbij worden verankerde compensatoren gebruikt. Deze hebben tot taak om de bewegingen en krachten van de pijpleiding los te koppelen van de turbines.

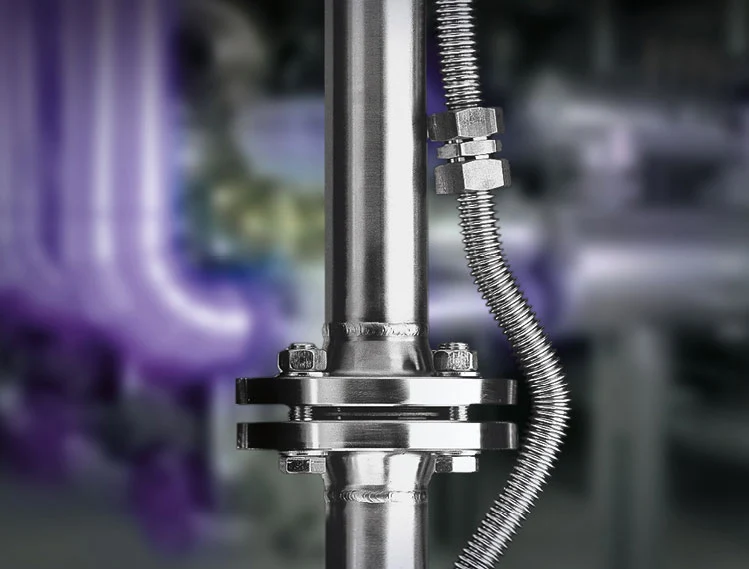

Flexibel heat-tracing-systeem
Cryogeen
FCC-raffinaderij volgens Catofin-proces
Uitdaging voor materiaal en engineering in het bereik van hoge temperaturen.
Fluid Catalytic Cracking

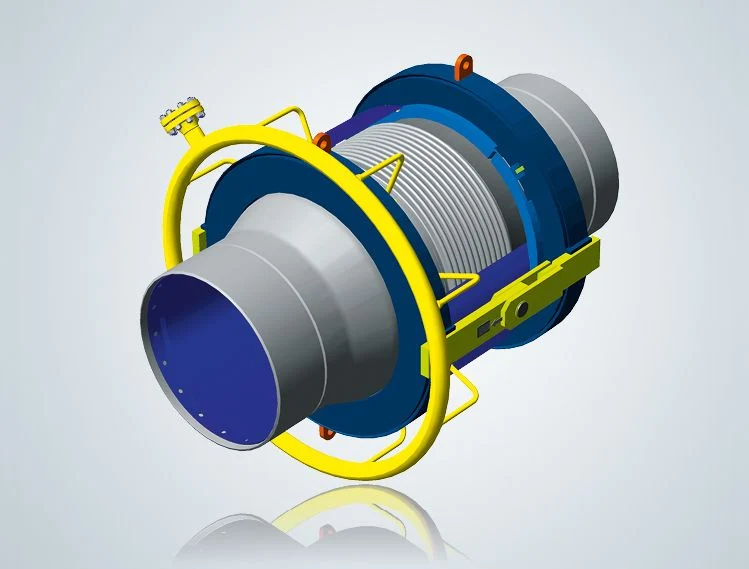

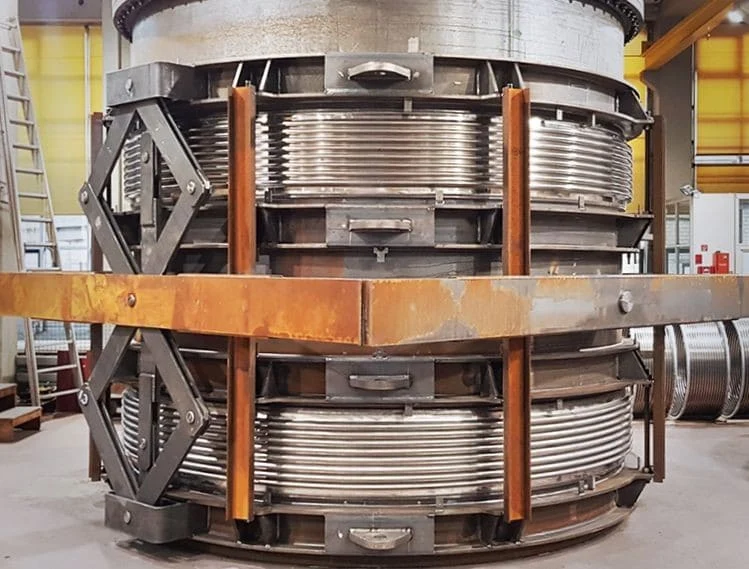

Om een compensator tegen extreme temperaturen te beschermen, wordt er binnenin een vuurvaste voering aangebracht (cold wall design) of er wordt gewerkt met materialen die zijn bestand tegen hoge temperaturen, bijvoorbeeld Alloy 800H of Alloy 625 (hot wall design). Voor de vuurvaste voering worden er Hexmesh-structuren of roestvrijstalen ankers ingelast en met speciaal beton en eventueel een metalen versteviging gegoten. In het gedeelte van de metaalbalg beschermen geïsoleerde binnenbuizen tegen de hoge mediumtemperaturen.
Omdat betonnen universele compensatoren erg zwaar zijn, worden hier pantografen als verankering gebruikt. Deze voorkomen dat de balgen knikken door het gewicht van de verbindingsbuis. Tegelijkertijd verdeelt de pantograaf de belastingen gelijkmatig over de balgelementen.
Catofin
Witzenmann is een van de weinige ondernemingen die is goedgekeurd voor het leveren van Catofin-installaties in het bereik voor hoge temperaturen. Met intelligente engineering en gepatenteerde oplossingen hebben wij hier een technologische voorsprong behaald.
- Gecombineerd hot/cold wall design met minimale lasnaadbelasting
- FEM-ontwerp
- Gepatenteerde gedetailleerde oplossingen
- Duurzame houdbaarheid
3D-CFD

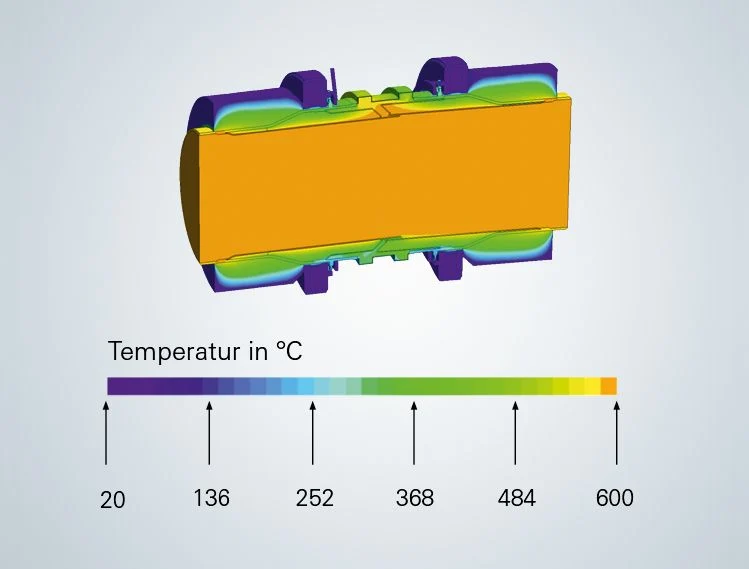

Met de 3D-CFD-berekening (Computational Fluid Dynamics) worden drukken, temperaturen en stromingssnelheden van bewegende media binnen vaste geometrieën berekend. Hier voor een compensator met doorgespoelde geleidebuizen om de temperatuur- en stromingsverdeling van het ingespoten propaangas als blokkeerstroom te berekenen.
850°C
Mediumtemperatuur
DN 3600
Grootste voor FCC geproduceerde compensator
27 t
Gewicht van één compensator voor FCC-installatie in Afrika
Volgende stappen
Downloads
Product configureren
Configureer met onze tool FLEXPERTE snel en eenvoudig producten voor uw persoonlijke behoefte.
Details:
- Dimensioneren van standaardproducten
- Opstellen van gegevensbladen
- Opstellen van aanvragen
Download: FLEXPERTE-klantversie
FLEXPERTE: het ontwerpprogramma voor het gehele productassortiment van de Witzenmann-groep met een onderverdeling naar functie
- Metaalslangen
- Compensatoren
- Metaalbalgen
- Lagers, hangers, steunen
Behalve de berekeningsformules zijn er ook gegevens van de tekeningen en complete 3D CAD-tekeningen opgeslagen. Het programma is voorzien van PDS- en PDMS-interfaces en is daardoor veelzijdig en universeel bruikbaar.
Overige vragen
Er gaat niets boven direct contact. Wij nemen graag de tijd voor een persoonlijk gesprek en beantwoorden uw vragen individueel.
Stuur ons een aanvraag via ons contactformulier. Wij nemen dan zo snel mogelijk contact met u op.
