Ons totale programma voor veerhangers, constanthangers, verbindingsstukken en klemmen, dynamische onderdelen, glijlagers, vaste lagers en rollagers is ontworpen als een alles omvattend, zinvol op elkaar afgestemd universeel systeem.

Heeft u een speciale uitvoering nodig? Neem contact met ons op.

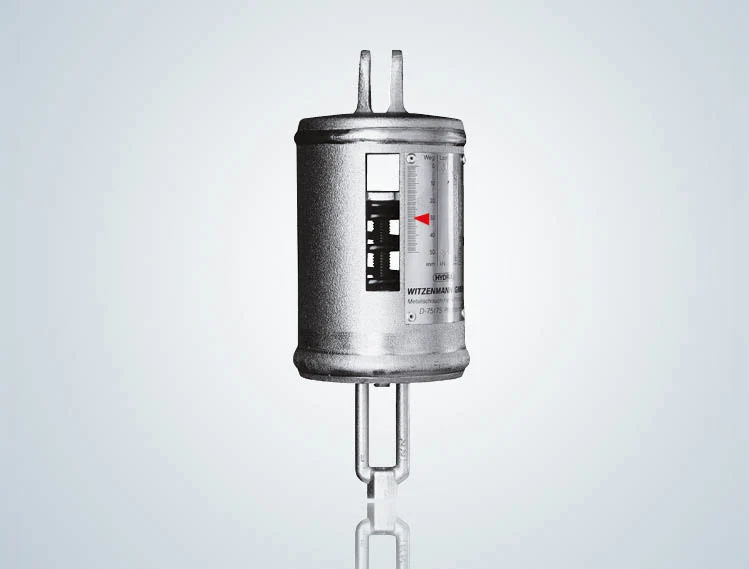

HYDRA veerhangers en veersteunen

Veerhangers en -steunen zijn beweegbare buishouders met lineair veranderlijk draaggedrag. Hierbij verandert de draagweg proportioneel met de draaglast. Ten opzichte van constanthangers zijn veerhangers voordeliger en worden toegepast wanneer de op te nemen verticale beweging niet te groot is (max. 60 mm).

  • Instelling van de lastopname door eenvoudig draaien van het spanslot
  • Opnieuw blokkeren is in elke willekeurige positie mogelijk
  • Geen slijtage - reserveonderdelen zijn niet nodig
Meer informatie

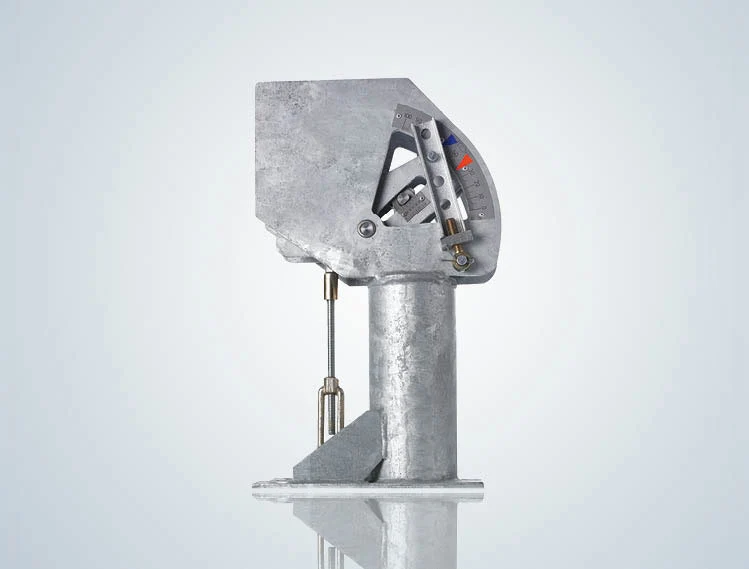

HYDRA constanthangers en constantsteunen

Constanthangers en constantsteunen zijn beweegbare buishouders met constant draaggedrag. Ze zijn noodzakelijk bij grotere verticale bewegingen. De draaglast blijft gedurende de complete verticale beweging praktisch onveranderd.

  • Constante kracht op het lastopnamepunt door een speciale hefboomoverbrenging
  • Geoptimaliseerde hefboomafmetingen voor gelijkblijvende draaglast over het gehele instelgebied
  • Volledig behoud van de bewegingsreserves van de hanger ook na bijstelling van de last
Meer informatie

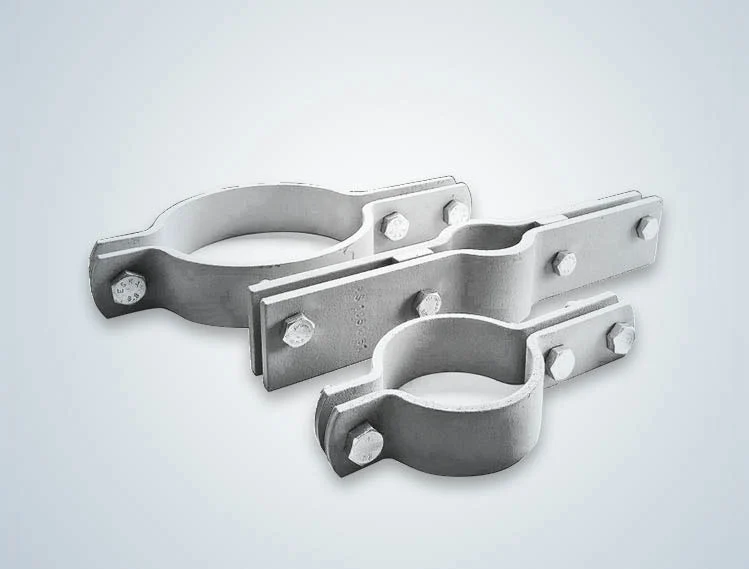

HYDRA verbindingsstukken en klemmen

Horizontaalklemmen worden als houders voor horizontaal geïnstalleerde buizen gebruikt. Verticaalklemmen zijn bedoeld als houder voor verticaal geïnstalleerde buizen.

Met de verbindingsstukken worden de hangers tussen de dragende staalbouwconstructie en de klemmen als buisomsluitende onderdelen bevestigd. Deze zijn overeenkomstig ons hangersysteem naar belastingsgroep ingedeeld.

Meer informatie

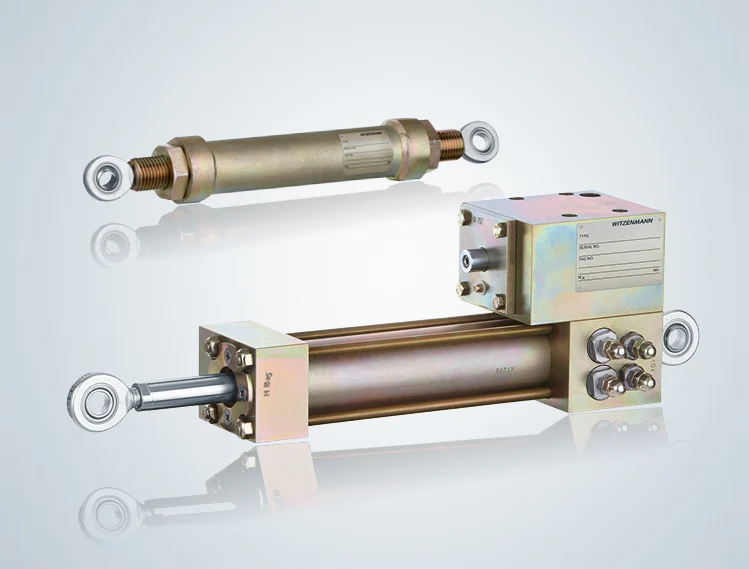

HYDRA dynamische onderdelen en scharniersteunen

Ons programma dynamische onderdelen wordt gebruikt om dynamische belastingen van beveiligingsrelevante buisleidingen en gevoelige installatieonderdelen te beheersen.

  • De hydraulisch trillingsdempers worden gebruikt om dynamische belastingen (bijvoorbeeld drukstoten) of externe invloeden (zoals aardbevingen) te compenseren. De optredende bewegingsamplituden worden tot een minimum beperkt zonder daarbij bewegingen als gevolg van temperatuurwijzigingen te belemmeren.
  • Scharniersteunen worden als druk/trekelementen hoofdzakelijk voor het afleiden van dynamische belastingen gebruikt.
Meer informatie

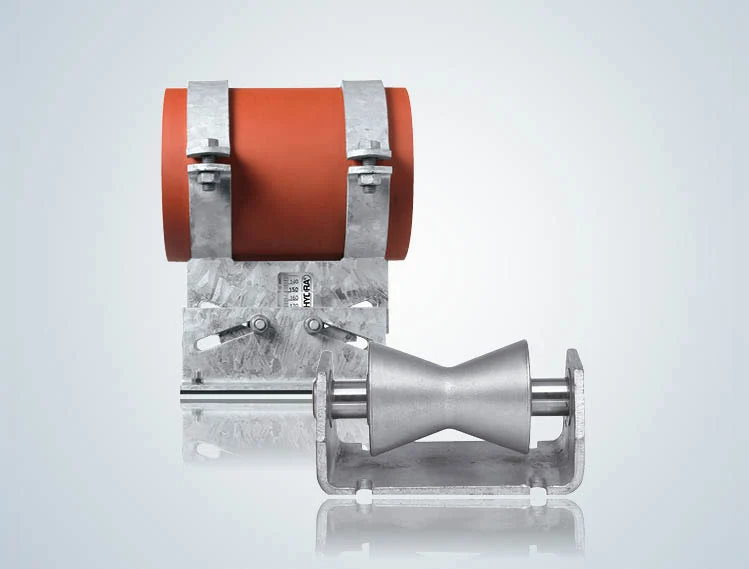

HYDRA lagerprogramma

Het lagerprogramma omvat het complete assortiment van buislagers, losse lagers, glijlagers, vaste lagers, rollagers en geleidingslagers met diverse toebehoren voor de industriële aanleg van buisleidingen.

  • Eenvoudige planning en veilige keuze door gestandaardiseerde series varianten met vergelijkbare toepassings- en ontwerpcriteria, compatibele aansluitingen, eenvoudige montage, aangepaste corrossiebescherming en ze zijn absoluut onderhoudsvrij
  • Temperatuurbereik tot 650 °C, hogere temperaturen zijn op aanvraag mogelijk
  • Gepatenteerd klemsysteem voor T-, U- en L-dragers
Meer informatie

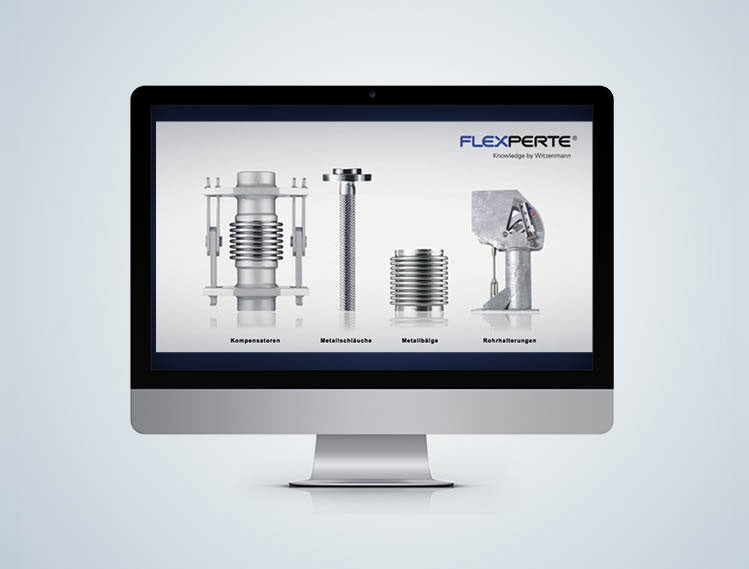

FLEXPERTE - de ontwerpsoftware

FLEXPERTE is een speciaal voor de ontwerper ontwikkeld computerprogramma voor het dimensioneren en weergeven van compensatoren, metaalbalgen, metaalslangen en buishouders. Menugestuurd ondersteunt FLEXPERTE de berekening en dimensionering van deze producten.

  • Intuïtieve bediening
  • Individuele dimensionering, ook van complexe belastingsomstandigheden
  • Rohr2, Caesar II, PDMS- en PDS-interfaces

Overige stappen

Product configureren

Configureer met onze tool FLEXPERTE snel en eenvoudig producten voor uw persoonlijke behoefte.

Details:

  • Dimensioneren van standaardproducten
  • Opstellen van gegevensbladen
  • Opstellen van aanvragen

Download: FLEXPERTE-klantversie

FLEXPERTE: het ontwerpprogramma voor het gehele productassortiment van de Witzenmann-groep met een onderverdeling naar functie

  • Metaalslangen
  • Compensatoren
  • Metaalbalgen
  • Lagers, hangers, steunen
Behalve de berekeningsformules zijn er ook gegevens van de tekeningen en complete 3D CAD-tekeningen opgeslagen. Het programma is voorzien van PDS- en PDMS-interfaces en is daardoor veelzijdig en universeel bruikbaar.
