Constanthangers en constantsteunen

contact

HYDRA® constanthangers en constantsteunen zijn beweegbare buishouders met een constant draaggedrag. Ze zijn noodzakelijk als er grotere verticale bewegingen (> 60 mm) moeten worden opgenomen. Alle draaibare lagers zijn een combinatie van geslepen roestvrijstalen assen en PTFE-combinatielagers die lage wrijvingscoëfficiënten garanderen. Een optimale bescherming tegen corrosie en een probleemloze montage en aansluiting op de draagconstructie waarborgen een onderhoudsvrij gebruik.

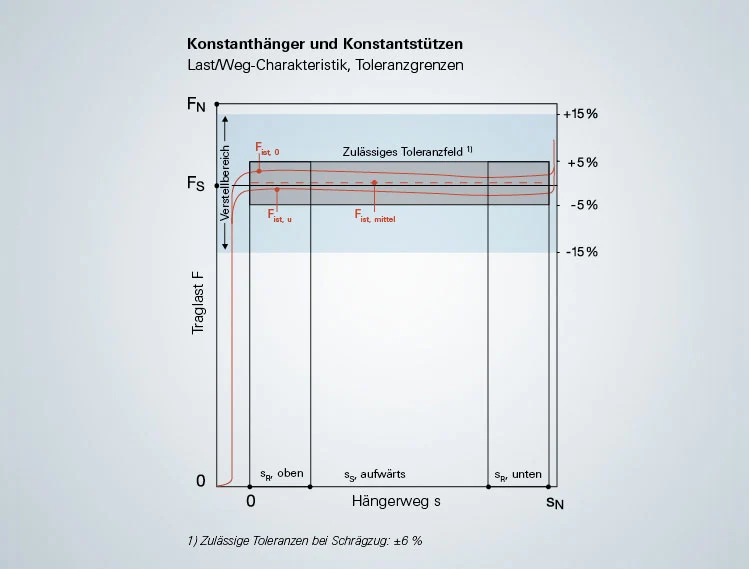

Belastings-/werkingskarakteristiek

Karakteristiek: belastings-/werkingsdiagram met de in erkende voorschriften toegestane tolerantiegrenzen (bijv. VGB-R 510 L, KTA 3205.3). Het knikbestendige ontwerp, de productie en speciale thermische behandeling garanderen op termijn een lineair onveranderlijke kracht-/werkingskarakteristiek van de gebruikte veren.

Nominale belasting: F_N (maximale belasting van de constanthanger)
Gewenste belasting: F_S
Ingestelde gemiddelde belasting: F_{werkelijk, gemiddeld}
Voorwaarde voor instellen gemiddelde belasting: (|F_{S- Fwerkelijk, gemiddeld}|)/F_S ≤ 0,02
Nominale beweging: s_N
Gewenste beweging: s_S
Bewegingsreserve: s_R

Meer informatie

Constanthangers

Type KHD

Constanthanger, horizontaal, met dubbele ophangingspunten

Type KVD

Constanthanger, verticaal, met dubbele ophangingspunten

Type KHS

Constanthanger, horizontaal staand

Type KVS

Constanthanger, verticaal staand

Constantsteunen

Type KSR

Constantsteun met draagrol

Type KSP

Constantsteun met draagplaat

Overige stappen

Downloads

Productoverzicht HYDRA buishouders

Brochure hangers en steunen

Montagerichtlijnen voor HYDRA® Constanthangers en -steunen

Alle downloads

Download: FLEXPERTE-klantversie

FLEXPERTE: het ontwerpprogramma voor het gehele productassortiment van de Witzenmann-groep met een onderverdeling naar functie

Metaalslangen
Compensatoren
Metaalbalgen
Buisbevestigingssystemen

Naast de berekeningsformules zijn ook tekeninggegevens en complete 3D-CAD-tekeningen opgenomen. Dankzij koppelingen met onder andere E3D, S3D en Rohr2 is het programma veelzijdig en universeel inzetbaar.
