Productoverzicht veerhangers en -steunen van Witzenmann

Veerhangers en veersteunen

contact

HYDRA® veerhangers en veersteunen zijn beweegbare buishouders met een lineair veranderlijk draaggedrag. Ze vertonen bijzonder weinig wrijving en wijken slechts minimaal af van de theoretische draaglast. De gepatenteerde traploze blokkering houdt de veerschotel op zijn plaats en kan alleen worden ontgrendeld als de belastingsopname correct is.

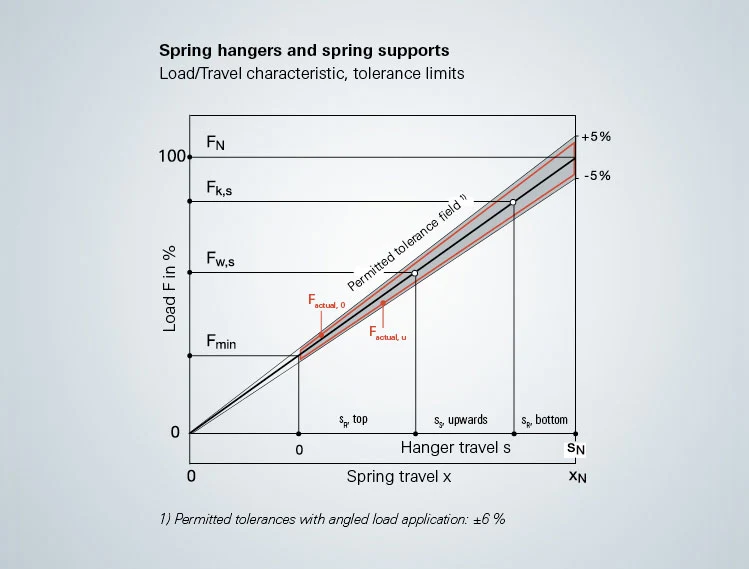

Belastings-/werkingskarakteristiek

Load Travel Characteristic Diagramm Image Text

Karakteristiek: belastings-/werkingsdiagram met de in erkende voorschriften toegestane tolerantiegrenzen (bijv. VGB-R 510 L, KTA 3205.3). Het knikbestendige ontwerp, de productie en speciale thermische behandeling garanderen op termijn een lineair onveranderlijke kracht-/werkingskarakteristiek van de gebruikte veren.

Startbelasting: Fmin
Nominale belasting: FN
Gewenste belasting, koud (koude belasting): Fk, s
Gewenste belasting, warm (warme belasting): Fw, s
Veerconstante: R
Veerbeweging, totaal: xN
Nominale beweging: sN
Gewenste beweging: sS
Bewegingsreserve: sR

Meer informatie

Soorten veerhangers

Veerhangers type FDT Witzenmann

De dubbele hanger met traverse is geschikt voor het ophangen van buisleidingen die dicht o...

Veerhangers type FHD Witzenmann

Veerhanger met dubbele ophangingspunten, voor aansluiting op een bovenliggende draagconstr...

Veerhangers type FHG Witzenmann

Veerhanger met schroefkoppeling, door de draadstang is montage op elk gewenst niveau mogel...

Veerhangers type FHS Witzenmann

Veerhanger voor doorlopende trekstang, geschikt om op de dragende staalconstructie te plaa...

Soorten veersteunen

Veersteunen type FSS/FSP Witzenmann

Veersteun met draagplaat, met een voetplaat op de stalen constructie geplaatst.

Veersteunen type FSG Witzenmann

Verende scharniersteun, geeft de belasting via de scharnieren door aan de draagconstructie...

Overige stappen

Product configureren

Configureer met onze tool FLEXPERTE snel en eenvoudig producten voor uw persoonlijke behoefte.

Details:

  • Dimensioneren van standaardproducten
  • Opstellen van gegevensbladen
  • Opstellen van aanvragen

Download: FLEXPERTE-klantversie

FLEXPERTE: het ontwerpprogramma voor het gehele productassortiment van de Witzenmann-groep met een onderverdeling naar functie

  • Metaalslangen
  • Compensatoren
  • Metaalbalgen
  • Lagers, hangers, steunen

Behalve de berekeningsformules zijn er ook gegevens van de tekeningen en complete 3D CAD-tekeningen opgeslagen. Het programma is voorzien van PDS- en PDMS-interfaces en is daardoor veelzijdig en universeel bruikbaar.
